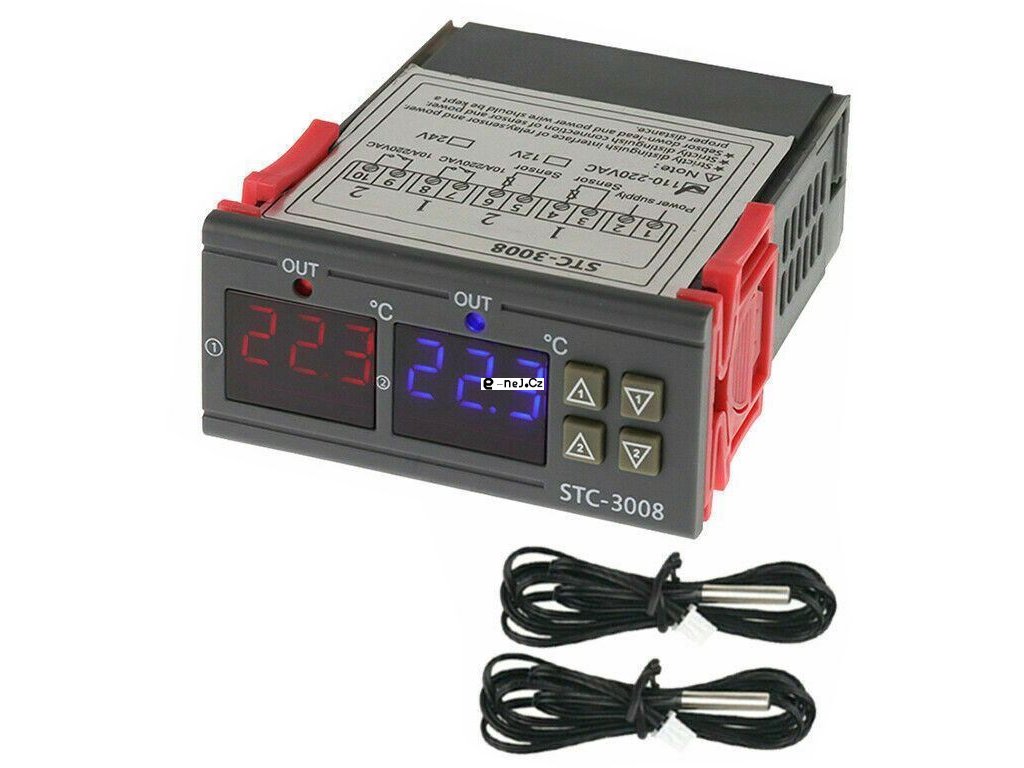

Duální digitální termostat -55°C~120°C 220V

Technické informace:

Napájení: 12/24VDC

Příkon: 3W

Nastavitelná teplota: –55°C ~ 120°C

Rozlišení: do 99,9°C s rozlišením 0.1°C, 100–120°C s rozlišením 1°C

Přesnost měření teploty: ±1%

Teplotní čidla: odporové NTC, 10kohm, 0.5%, přívody 1m

Spínací kontakty relé: 230VAC 10A (odporová zátěž)

Pracovní teplota: 0 ~ 60°C

Rozměry: 75×34.5×85mm

Montážní otvor: 71×29mm

Hmotnost: 138g

Návod k použití:

Termostat umožňuje nastavení teplot T1 a T2 pro dva nezávislé okruhy, tzn. 2× T1 a T2, kde T1 je teplota, při které termostat sepne a T2 je teplota, při které termostat vypne.

Sepnutí termostatu indikují LED diody OUT1 a OUT2.

Pro nastavení teploty T1 dlouze podržte ^1 nebo ^2 v závislosti na nastavení požadovaného okruhu 1 nebo 2. Jakmiledisplej začne blikat, šipkami lze upravit nastavení spínací teploty (přednastaveno 25°C). Pro nastavení teploty T2 dlouze podržte ˇ1 nebo ˇ2. Jakmile displej začne blikat, šipkami lze upravit nastavení vypínací teploty (přednastaveno 40°C).

Současným stiskem ^1 a ^2 v režimu nastavení lze dále upravit čas zpoždění zapnutí okruhu 1 (P0 na displeji) nebo okruhu 2 (P1na displeji) v intervalu 0–60min.(přednas­taveno 0min) a zvukový alarm vysoké teploty (P2) nebo nízké teploty (P3).

Zvukový alarm vysoké a nízké teploty je továrně nastaven na mezní hodnoty termostatu, tzn. –55°C/ +120°C. Současným stiskem ^1 a ^2 na 3sec. se obnoví tovární parametry.

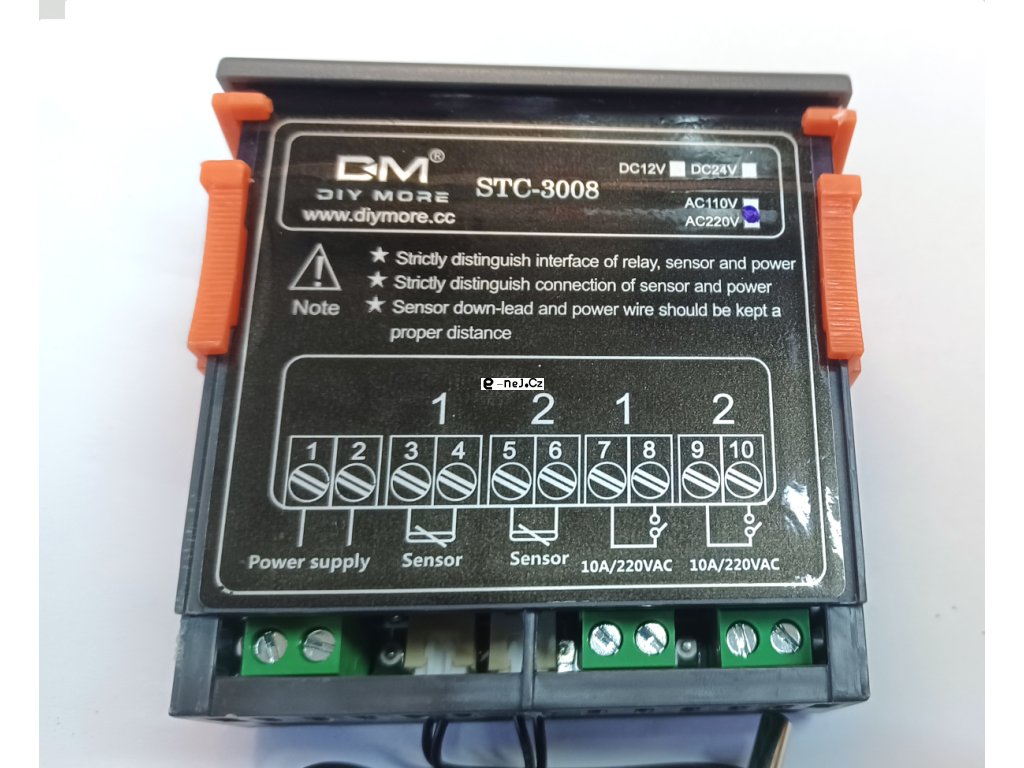

Napájecí napětí připojte na červený(+) a černý(-) vodič, 12V spotřebiče na žluté a černé vodiče.

Pracovní režimy:

Oba okruhy lze nastavitrovněž inverzně, kdy je T1 > T2. Tím lze kombinací obou okruhů získat mnoho způsobů regulace, např. v určitém rozmezí teplot zapínat topení a v jiném rozsahu teplot zapínat chlazení.

-Režim topení (T1 < T2): Po zapnutí zařízení je výstup termostatu sepnutý, dokud měřená teplota nedosáhne úrovně T2.

Jakmile měřená klesne na úroveň T1, výstup se znovu aktivuje.

-Režim chlazení (T1 > T2): Po zapnutí zařízení je výstup neaktivní, dokud měřená teplota nedosáhne úrovně T1. Poté se výstup aktivuje do doby, než naměřená teplota dosáhne úrovně T2.

Upozornění:

- Výrobek není samostatně funkční celek, vyžaduje odbornou montáž

- Prodávající si vyhrazuje právo konečného výkladu k těmto informacím
